螺杆空气压缩机气路的基本部件

 　　【压缩机网】一般来说，螺杆式空气压缩机以三条线路为指导，从气路、油路、电路三个方面入手，然后根据螺杆式空气压缩机的实际图片逐一比较。我们对空气压缩机的基本结构有一个非常直观的了解。接下来，我将解释螺杆式空气压缩机的气路：

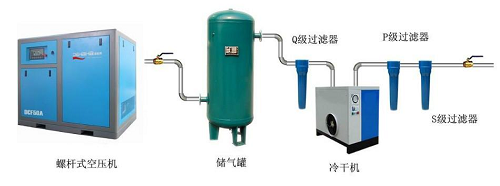

　　关于螺杆空压机气路

　　每台空气压缩机都有完整的空气回路、电路和油路，但一些小型生产工厂会在工作和材料上偷工减料，减少相关部件。您可以根据公司生产的螺杆式空气压缩机比较以下空气回路所需的设备：

　　1)过滤网

　　（部分化工企业，生产环境差，经常有腐蚀性气体，所以空气压缩机进口必须放置在空气清洁的地方，其他大型企业将建立独立的空气洁净室，腐蚀性气体损坏空气压缩机内部结构，空气压缩机长期暴露在腐蚀性气体中，会出现故障，严重可能导致空气压缩机部件损坏，不能正常工作）

　　2)空气过滤器

　　(有的厂家只安装滤芯，总成不安装)

　　3)进气阀

　　(由阀体、旋转止回阀、蝶阀和控制气缸组成。)

　　4)主机

　　5)单向阀

　　（单向阀是指流体只能沿进水口流动，但出水口介质不能回流，通常称为单向阀。单向阀也被称为止回阀或止回阀。用于防止液压系统中的油流反向流动或气动系统中的压缩空气反向流动。单向阀有直接和直角阀。直接单向阀安装在管道上。直角单向阀有三种形式：螺纹连接、板式连接和法兰连接。）

　　6)储气罐

　　(直立储气罐一般有隔板，而卧式储气罐一般没有隔板)

　　7)油气分离器

　　（油气分离器是将油井生产的原油与伴随的天然气分离的装置。油气分离器放置在潜油离心泵和保护器之间，将井液中的游离气体与井液分离，液体送至潜油离心泵，将气体释放到油管和套管的环形空间中。）

　　8)最小压力阀

　　(最小压力阀由阀体、阀芯、调节螺母、弹簧、密封元件等组成。)

　　9)后冷却器

　　(空压机输出的压缩空气温度可达180℃，在此温度下，空气中的水分完全呈气态。后冷却器的作用是将空压机出口的高温空气冷却到40℃以下，将大量水蒸气和变质油雾冷凝成液体水滴和油滴，以去除。)

　　10)汽水分离器

　　(汽水分离器为压力容器结构碳钢或不锈钢设备，接口类型为法兰结构DIN16/DIN25/DIN40;蒸汽水分离器必须安装在水平管道上，排水口垂直向下，所有直径的蒸汽水分离器都配备了安装支架，以减少管道承载能力。为保证分离液体的快速排放，应将合适的疏水阀组合连接到汽水分离器底部的排水口。这种阀门一般应水平安装在管道中。)

　　11)出口阀

　　(出口阀是在调节流量、开启和停机维护过程中将泵与系统隔离并切断的部件。)

　　此外，对于控制进气阀的电磁阀，不同的制造商也有不同的控制方法，一般使用国外品牌的电磁阀，我们的紫色压缩机一般使用意大利ODE电磁阀。

　　以上内容是螺杆空气压缩机气路的基本部件，中间连接管为响应国家环保节能的号召，部分厂家为了省钱、材料，直接连接空气滤芯和进气阀，这是一个非常糟糕的设计，往往管道设计由于一些细节导致客户不满意，失去了合作的机会。
